概述

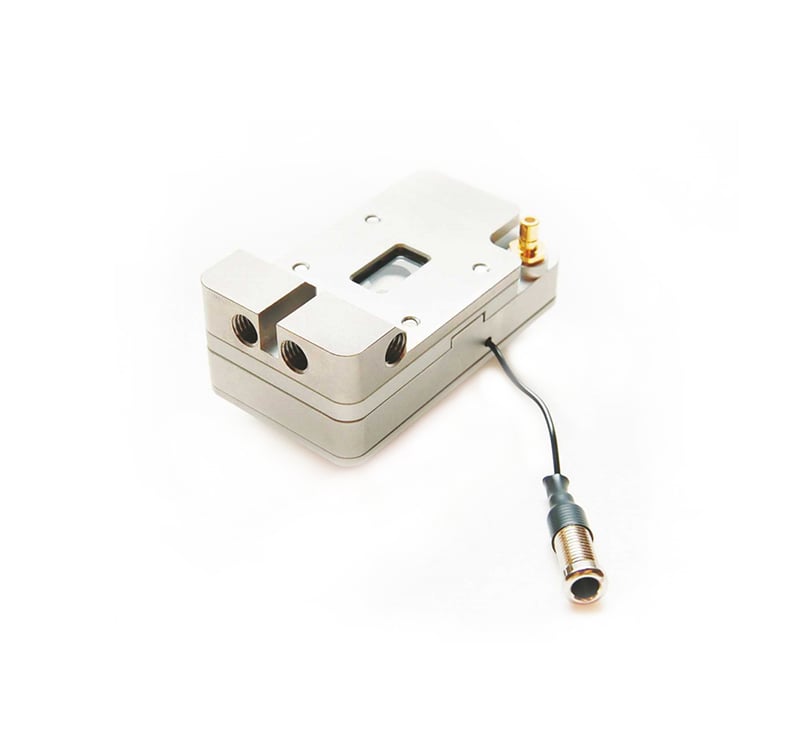

该模块通常用于光伏等应用。在窗户模块的玻璃上，溅射了一个铂环电极，作为对电极(CE)。普通传感器的顶部电极作为工作电极(WE)。参考电极(RE)放置在出口流道中。该窗口允许光学访问到WE。标准配置包括Viton o型环，但这可以升级到Kalrez，以使工作与更苛刻的化学品。

规范

通用规范
兼容性 兼容所有QSense传感器，QSense Explorer, Analyzer和Pro(通过一个附加的Explorer室)
内部体积 100 μl(传感器上方)
测量类型 流量或静止液体测量
玻璃 1毫米厚
窗口的大小 16.6毫米× 7.2毫米
暴露在液体中的物质 钛(流道)，蓝宝石(玻璃)，铂(对电极)，Viton®
(标准o形环)或Kalrez®(高阻o形环)和聚氨酯基聚合物(参考电极)
最高温度 40°C
工作距离 3.3毫米
工作台到目标距离 33毫米
清洁 除模块底座接触舱室平台外，所有部件均可拆卸单独清洗
维 高度:32毫米;宽度:35毫米;深度:63mm
其他
随附:所有必要的配件，包括电缆和配件。
*关于恒电位器的说明:
1.电位器需要安装4毫米的实验室插头连接器。
2.浮动地面能力是一个好处，但不是必需的。
3.QWEM 401模块设计将EIS的工作范围限制在10-100 kHz左右的最大频率。
电极
工作电极 QCM-D传感器本身
对电极 铂环，电极面积:69.6 mm²
参比电极 World Precision Instruments低泄漏，Dri-Ref-2SH*
Ag/AgCl, 3M KCl
只要与安装孔的直径相匹配，就可以使用替代的参考电极。
传感器(我们)
基频 ~ 5兆赫
暴露于电解液的电极区域 0.97厘米2(Ø 11.1 mm)
厚度(传感器+ Au) 340µm
光抛光电极表面的粗糙度 < 3 nm (RMS)
Dri-Ref 2SH (RE)
长度 2.54厘米(1.2英寸)
直径 2毫米
建设 Isoplast™
液结熔块 维克玻璃
铅长度 76厘米(30英寸)
连接器 2毫米引脚
电阻(典型的) 2.7 KΩ
填充的解决方案 科
泄漏(毫升/小时) ~ 5.7 x108
*有关Dri-Ref-2SH的更多信息，请参阅世界精密仪器的网页:www.wpiinc.com

兼容性

兼容性

  • 所有QSense传感器
  • QSense探险家
  • QSense分析仪
  • QSense Pro(通过附加的Explorer chamber)
