你可以测量什么

  • 粗糙度校正接触角和三维表面粗糙度
    条纹投影相移法
  • 界面膨胀流变学
    脉动滴法
  • 静接触角
    无梗滴法、束缚泡法、半月板法
  • 动态接触角
    动态接触角,前进和后退接触角,接触角滞后和滚转角
  • 表面自由能
    无梗滴法、束缚泡法、半月板法
  • 表面和界面张力
    垂坠和反向垂坠方法

快速浏览

这个短视频将给你一个表面粗糙度校正测量Theta地形的快速概述。全屏观看,获得最佳体验!

投资的3个理由

创新工具

Theta地形后面站着我们的高级张力仪Theta Flow,具有附加功能。创新的Theta地形让您看到前所未有的表面。表面粗糙度可以显示在2D和3D。

集成方法

您可以从同一位置精确地定义接触角和表面粗糙度。结合表面化学和地形数据与自动化软件计算。

更好的比较

当你的接触角和表面自由能结果经过粗糙度校正后,就有可能区分表面化学和表面粗糙度对润湿性的影响。这一点很重要,例如在处理涂层或表面处理时。
attension-topography

了解更多

你的表面光滑吗?

润湿性通常是通过接触角测量来研究的,可以用著名的杨氏方程在理想表面上定义接触角。表面自由能理论也是基于杨接触角用于计算的假设。因此,表面被假定为化学均匀和地形光滑。然而,这在真实曲面的情况下是不正确的。众所周知,表面粗糙度增强了现有的润湿行为,并对附着力产生影响。

Theta terrain使得根据Wenzel理论定义Young接触角和表面自由能测量以及粗糙表面的测量成为可能。粗糙度校正接触角使我们能够分别了解粗糙度和化学成分对表面润湿性的影响。通过使用高精度的机动XYZ取样台,您可以从完全相同的位置执行两种测量,并映射整个表面以检查均匀性和清洁度。

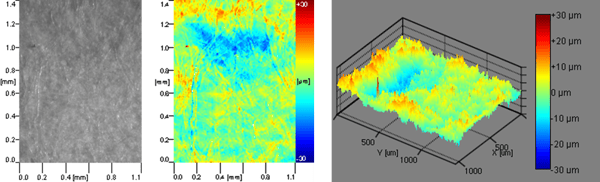

图像显示了用Theta拓形学测量的纸样本。左边为光学图像,中间为2D表示,右边为3D表示。

下载手册

你想把完整的宣传册发到你的收件箱里吗?

仔细观察

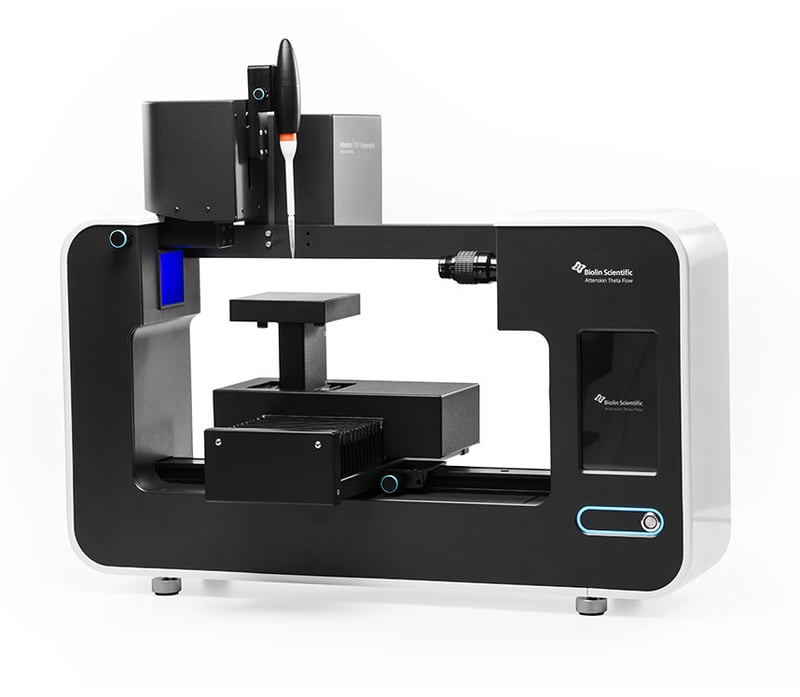

Theta terrain是基于高端张力仪Theta Flow。查看Theta Flow和下面的3D地形模块的两个规格的规格。

θ流

可用的测量

静接触角和束缚气泡
批接触角
动态接触角
半月板接触角
表面/界面张力
三维表面粗糙度和粗糙度校正接触角
界面流变学
表面自由能

Zisman Plot, OWRK/Extended Fowkes, van Oss酸碱,Wu, Neumann状态方程,Schultz 1和2

软件和硬件

测量范围(°,mN/m)

0…180年,0.01…2000

精度(°,mN/m)

±0.1±0.01

最大样本量(mm)

无限×100×320

一体化样品盒
最大分辨率(px)

2592 x2048 (5mp)

最大测量速度(fps)

3422

相机

CMOS 1”USB 3.0数码相机与变焦

图像聚焦

软件控制自动对焦,光学手动精细对焦

图像质量

增强与DropletPlus技术,本机

相机的保护

仪器内盖

摄像机视角(°)

-4.5……2.5,带数字刻度

光源及尺寸

基于LED的均匀背景照明,62 x 62毫米

视场(Ø, mm)

45.3 1.44……

测量指示灯
集成触摸显示器
环境监测
一次性点胶
软件

OneAttension,包括所有的测量模式

尺寸-基本框架(L×W×H, mm)

765 x 230 x 435

重量-基本骨架(kg)

29

电源(VAC)

100年240年……

频率(赫兹)

50 60…

三维地形模块

硬件 其他规范
尺寸:17厘米× 16.5厘米× 11.5厘米 方法名称:条纹投影相移
重量:2.6 kg XY像素尺寸:1.1 μm × 1.1 μm
电源:100 - 240v AC Z方向测量范围:1 μm ~ 60 μm
频率:50 ~ 60hz 轴向分辨率:4 nm
系统需求 横向取样:1.41 mm x 1.06 mm (XY)。
(可选择最多4.2毫米x 4.2毫米的拼接)
防震或石材表推荐 工作距离:18mm
需要机动的XYZ样品台 样品阶段的最大样本量:
无限x 320毫米x 22毫米(长x宽x高)
成像选项:
光学图像,二维粗糙度图,三维粗糙度图
每次测量的测量时间:
5-30秒(1280 x 960测点)
分析参数(ISO 4287, ISO 4288):
•r(对于温泽尔方程)
θc,粗糙度修正接触角/温泽尔接触角
•Sdr (%), Sa (um), Sq (um)
•水平,垂直,从选定的2D线段Ra, Rq,
Rp Rv Rz R10z
波形滤波:高斯高通滤波器(ISO 11562)
样品需求/限制:
需要漫反射面



OneAttension软件

我们为您制作了Theta地形学软件。它是一个非常直观的界面和高功能的完美结合。实时跟踪您的实验,并在几秒钟内获得结果。OneAttension使分析变得容易。让我们来看看功能!

OneAttension特性

  • 用户友好的界面
    很快就能让你适应
  • 全自动测量
    节省时间,避免用户依赖
  • 自动基线检测和水滴形状拟合
    只是为了简化
  • 自动对焦使照片清晰
    更少的用户依赖,更高的准确性
  • 集成触摸屏,无缝交互
    在几秒钟内设置您的测量
  • 优化图像质量
    超高分辨率图像优化可靠的结果
  • 自动粗糙度校正接触角
    区分表面粗糙度和表面化学性质
  • 通用粗糙度参数
    一次测量即可选择3D和2D参数
  • 想象你的表面
    给出了曲面的光学图像、二维表示和三维表示
  • 大面积的表面测绘
    拼接功能将多个扫描图像合并为一个大图像

增加更多可能性

看看几个额外的模块与Theta地形兼容。你可以在下面找到全系列的配件。

c204a

倾斜摇篮

软件控制的倾斜摇篮。用于研究动态接触角。倾斜范围从0到90°,倾斜分辨率0.1°。真空工作台顶部C204B建议与此选项一起使用。

t315a

Picoliter分发器

自动形成皮升级液滴。特别适用于喷墨应用和测量接触角在非常小的样本区域。
c203e

测量室,电加热,250°C

恒温电加热测量室,用于基材和液滴的气相温度控制。

t214

脉冲下降模块- PD200

在液-空气或液-液界面界面层的粘弹性特性的界面流变性的软件控制滴尺寸脉冲测量。
