概述

用QCM-D测量的质量包括耦合溶剂,椭偏仪测量的折射率,以得出吸附膜的干质量。结合这两种技术可以增加对溶剂含量的了解,这在从聚合物研究到囊泡的应用中是有价值的。

标准配置是为水实验而设计的,而可选的高阻密封垫圈Kalrez增加了对苛刻化学品的兼容性。该模块安装在QSense Explorer室内,安装在外部椭圆计的舞台上。

规范

通用规范
兼容性 QSX 301(金)和QSX 335 (SiO2,厚钛附着层)。可以使用其他QSense传感器,但可能难以光学表征。兼容QSense Explorer和Pro(通过附加Explorer chamber)。
光学传感器特性 每个传感器可能不提供相同的光学响应。建议分别测量每个传感器的光学特性。
细胞内部体积 以上传感器~100µl
测量类型 流量或静止液体测量
最高温度 80°C
暴露在液体中的物质 Viton®(标准o形圈和密封垫片)或Kalrez®(高阻o形圈和密封垫片),PTFE(油管连接器),钛(流道),1/4波熔融二氧化硅(光学玻璃窗)
清洁 除模块底座接触舱室平台外,所有部件均可拆卸单独清洗
高度:44毫米;宽度:53毫米;深度:63mm
其他
有关QCM-D传感器表面椭圆测量分析的更多信息,请参见《科学院》中“白皮书和技术说明”支持门户
包括稳定样品温度的温度回路。
随附:所有必要的配件,包括电缆和配件。椭圆计不包括在QSense设备中。
它有三个出口,以提供良好的流量分布,并需要一个泵支持至少3个通道。
椭圆偏振仪设置规范
入射角 65°
激光束入口直径 2.5毫米
探测室尺寸 见下文。

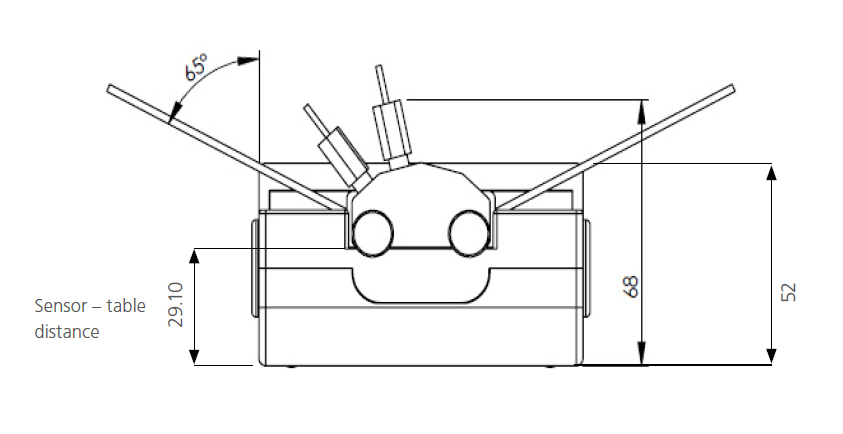

Ellipsometry-module-drawing

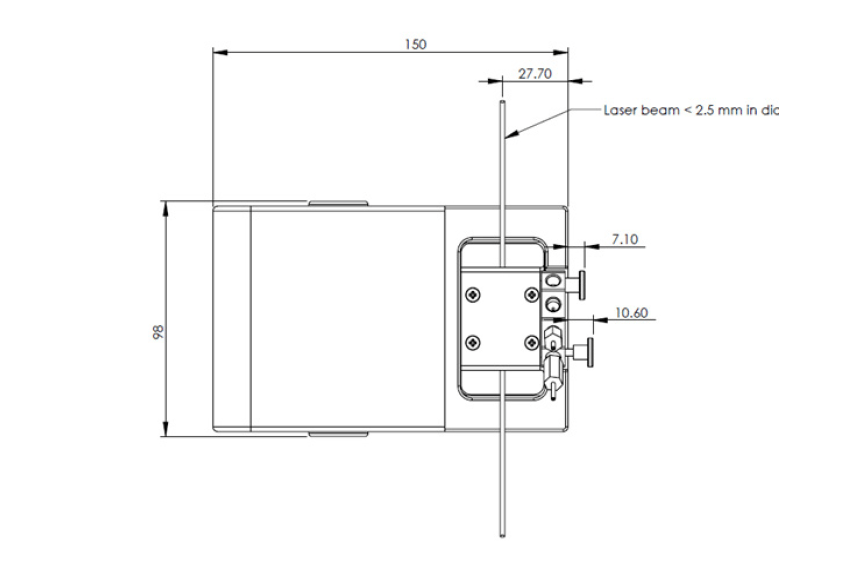

Ellipsometry-module-drawing2

兼容性

兼容性

  • QSX 301(金)和QSX 335 (SiO2,厚钛附着层)。可以使用其他QSense传感器,但可能难以光学表征。
  • 兼容QSense Explorer和Pro(通过附加Explorer chamber)。
